200ハイエース センターコンソール ワイド用
1.まず取り付け準備をお願いします。
本製品裏面、車両と設置する面に付属のクッションテープを貼り付けて下さい。

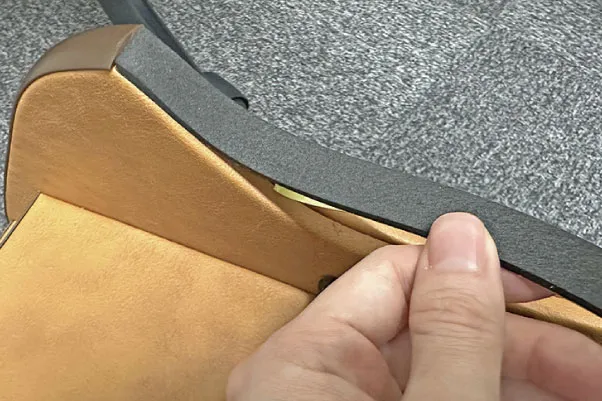

2.クッションテープは引っ張り過ぎず、設置面に添わしながら貼り付けて下さい。

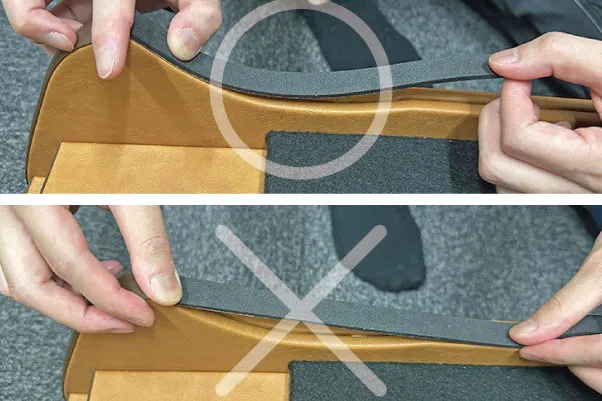

※下の画像の様にテープと設置面の間に隙間ができない様に先端から徐々に貼り付けて下さい。

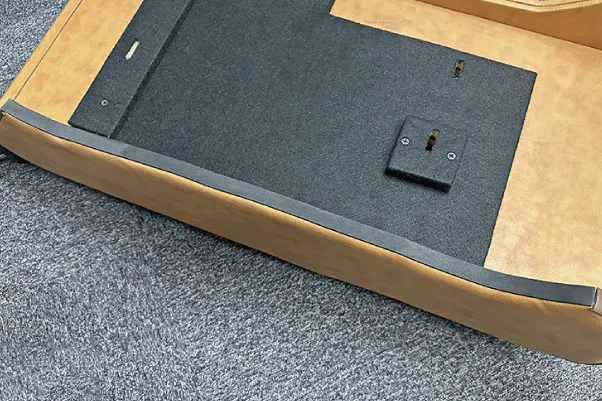

3.クッションテープを貼り付けた状態の画像です。
※左右、同じ要領でクッションテープを貼り付けて下さい。
4.取り付け準備ができましたら純正のコンソールを取り外します。

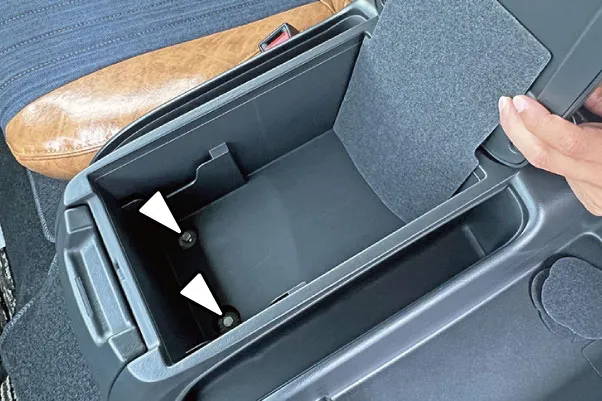

5.コンソールの蓋を開け、中敷きを捲ると固定しているボルトが2ヵ所見えます。

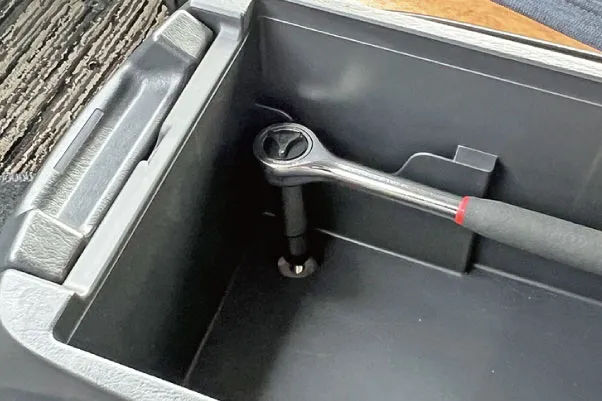

6.10㎜のラチェットレンチ等で2ヵ所ともボルトを外して下さい。

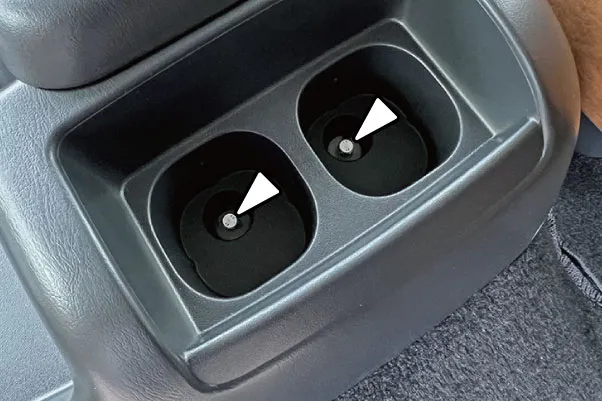

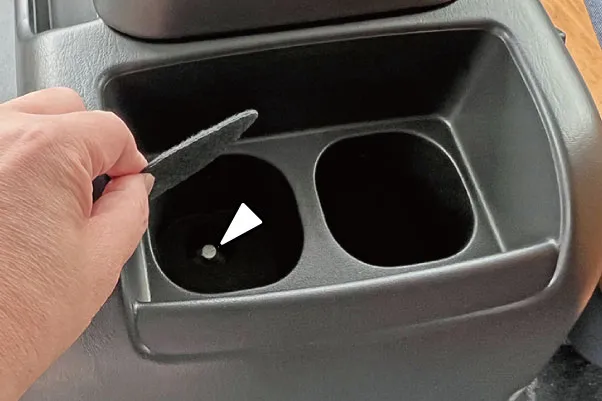

7.次に後方、ドリンクホルダー部分の中敷きを捲ると同じように固定しているボルトが見えます。
8.左右、各1ヵ所づつで計2ヵ所固定されています。

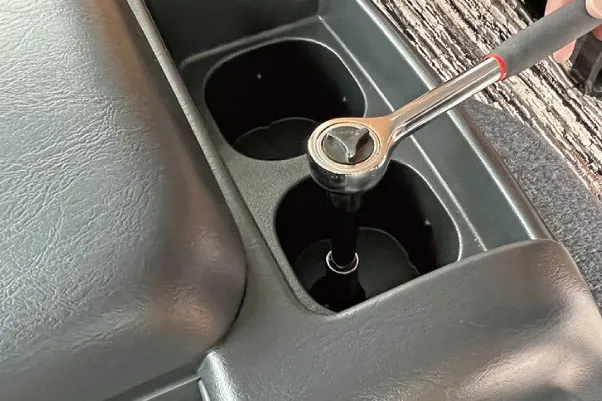

9.先ほどと同じ様に10㎜のラチェットレンチ等で2ヵ所ともボルトを外して下さい。

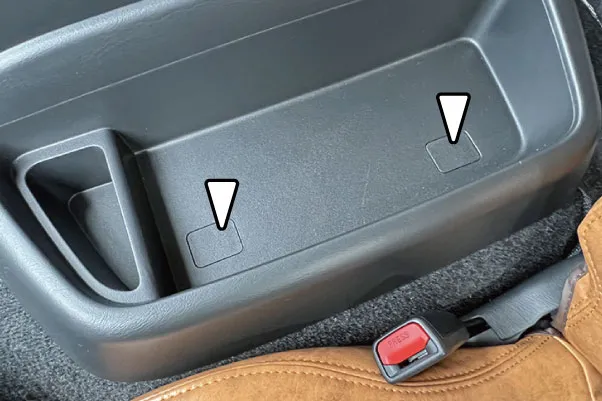

10.次に助手席側、トレイ底面のプラスチックのキャップを捲ります。

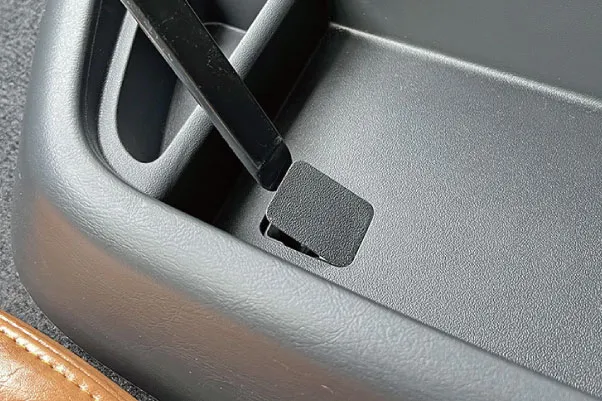

11.内張り捲り等の工具を使用してキャップを浮かせ、取り外して下さい。

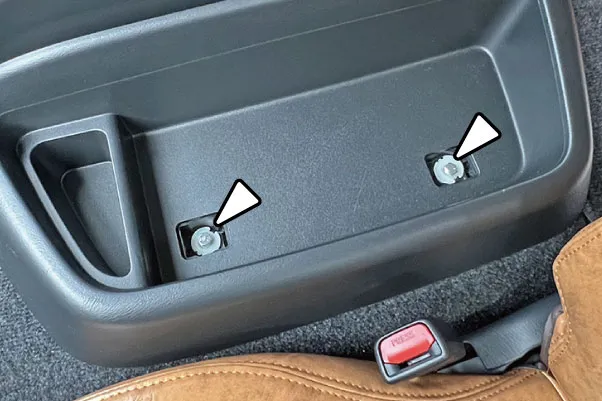

12.キャップを捲ると固定しているボルトが見えます。

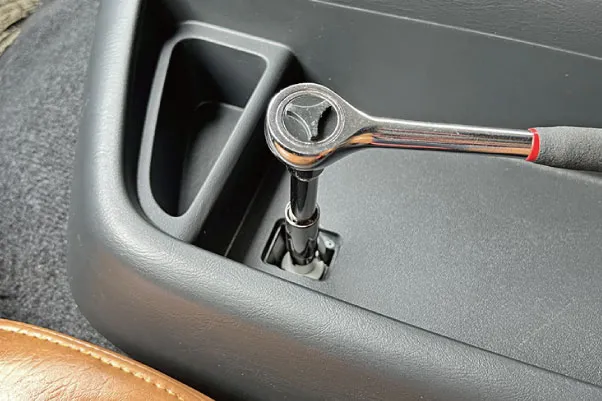

13.先ほどと同じ様に10㎜のラチェットレンチ等で前後2ヵ所のボルトを外して下さい。

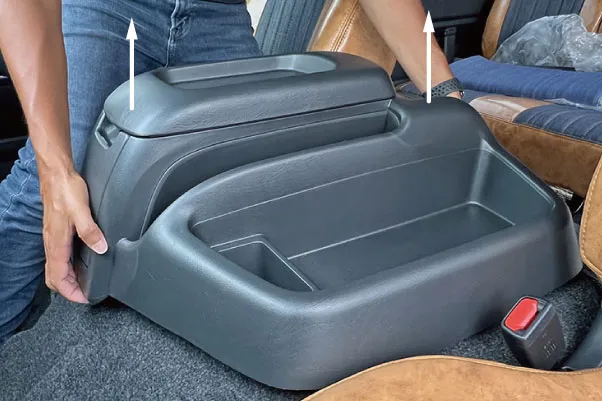

14.計6ヵ所のボルトを外せばコンソールが取り外せます。
※取り外したコンソールは作業の邪魔にならない場所へ移動させて下さい。

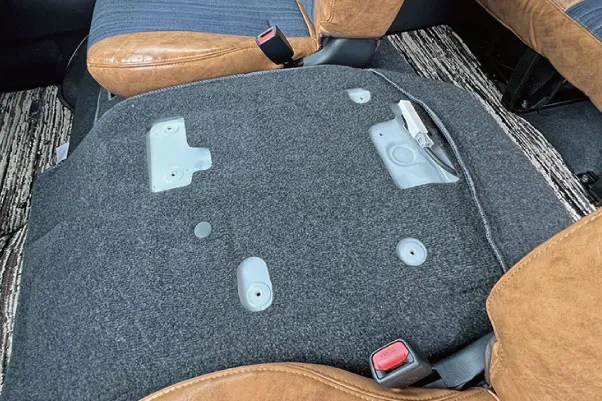

15.車両からコンソールを取り外した状態の画像です。
16.本製品を車両の取り付け位置に合わせてセットします。

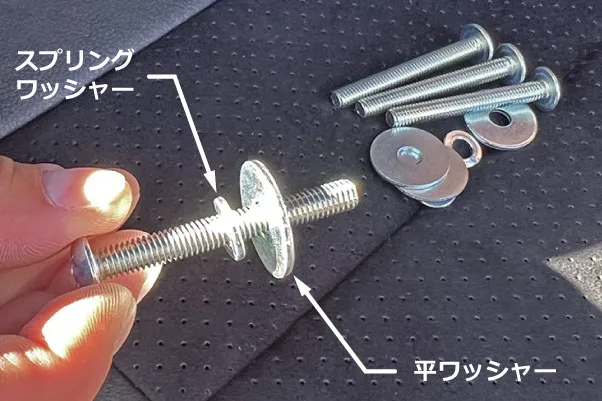

17.付属の固定用ボルトにスプリングワッシャーと平ワッシャーを通します。
※先にスプリングワッシャーを通してから次に平ワッシャーを通して下さい。
18.本製品をボルトで固定して行きます。
車両側のねじ穴と製品の穴位置を合わせてまず仮止めして下さい。
※いきなり締め込むとズレた際に調整ができませんので必ず6ヵ所、全て仮止めして下さい。

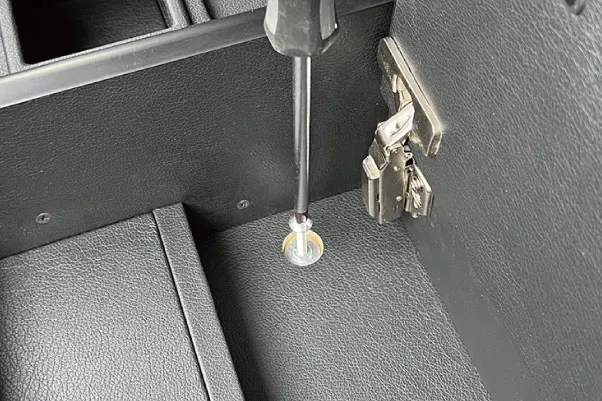

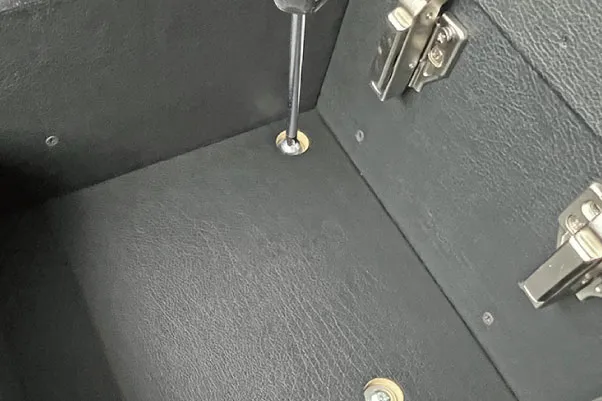

19.全てのボルトの仮止めができましたらプラスドライバーでボルトを締め込み、しっかり固定します。
※電動工具の使用はお控え下さい。
※ボルトの締め込みは6ヵ所まんべんなく行って下さい。

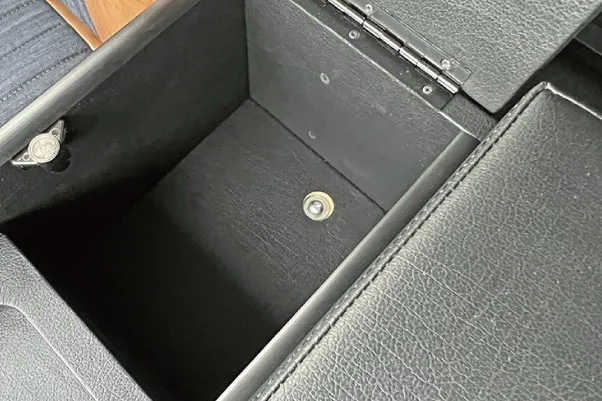

20.運転席側前方収納部、1カ所固定。

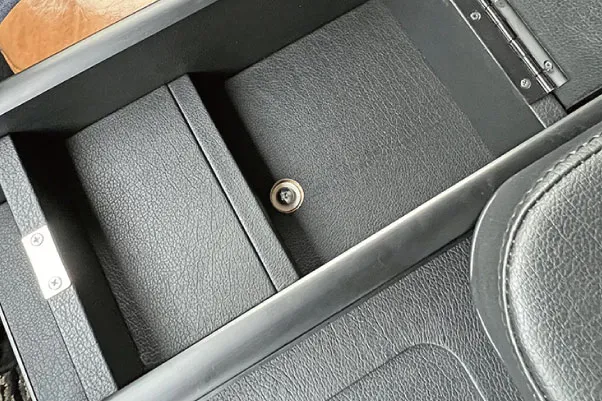

21.運転席側後方収納部、1カ所固定。

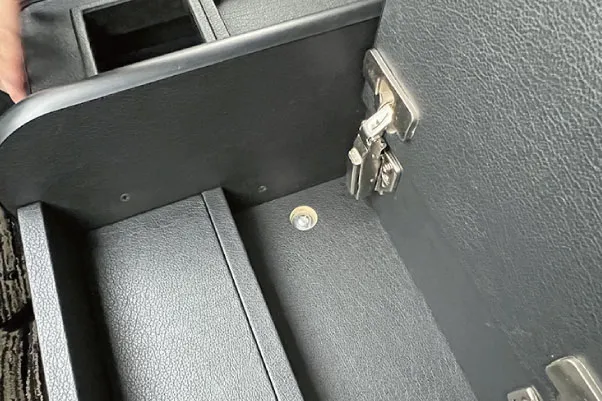

22.助手席側前方収納部、1カ所固定。

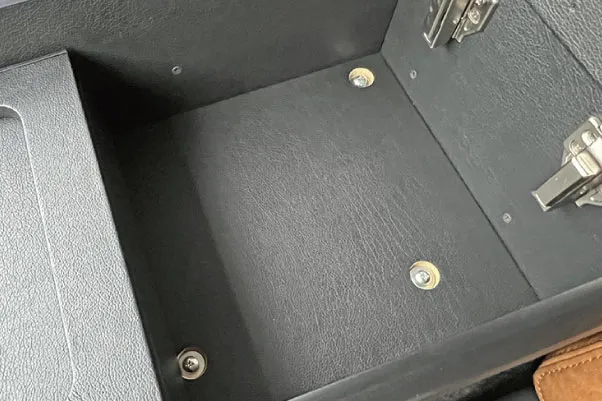

23.助手席側後方収納部、3カ所固定。

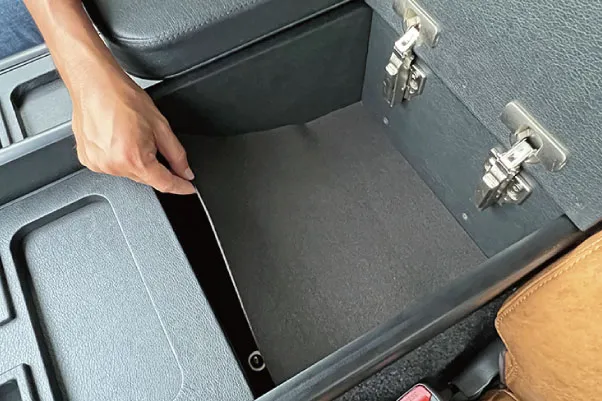

24.全てボルトが固定できましたら各収納部に付属の中敷きを敷いて下さい。

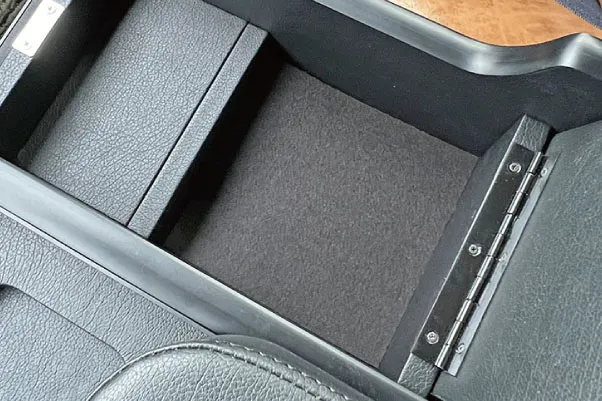

25.運転席側前方収納部、中敷き装着画像。
26.運転席側後方収納部、中敷き装着画像。
27.助手席側前方収納部、中敷き装着画像。

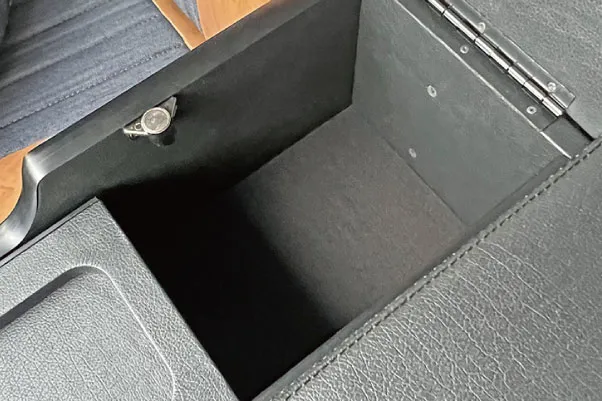

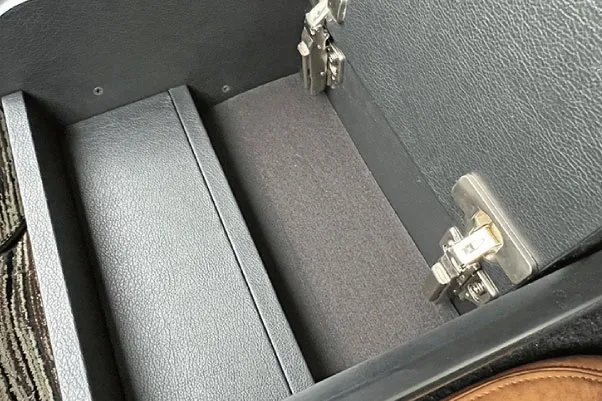

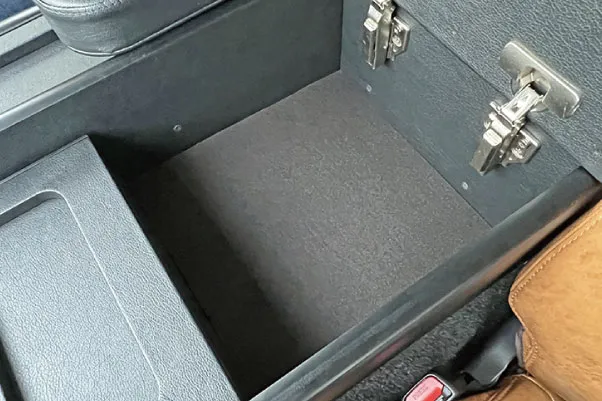

28.助手席側後方収納部、中敷き装着画像。

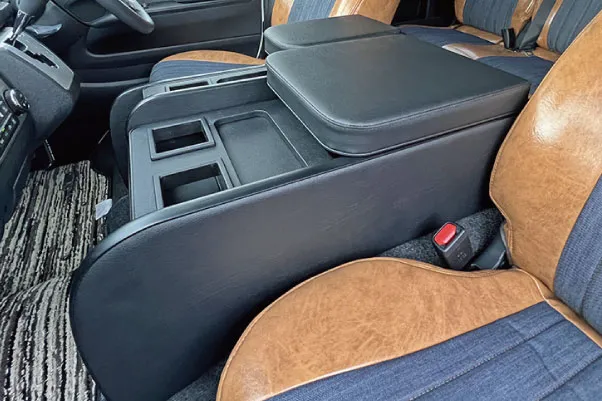

29.以上でコンソールの取り付け作業は完了です。

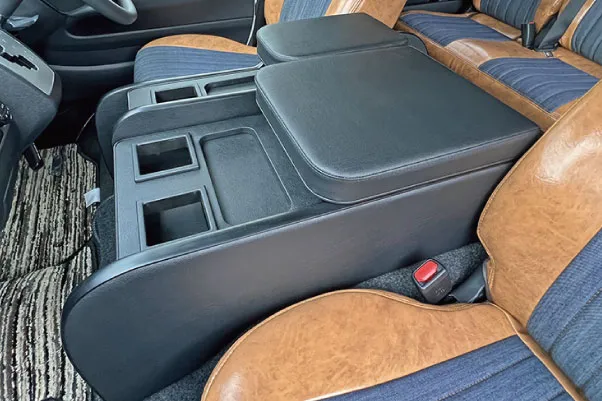

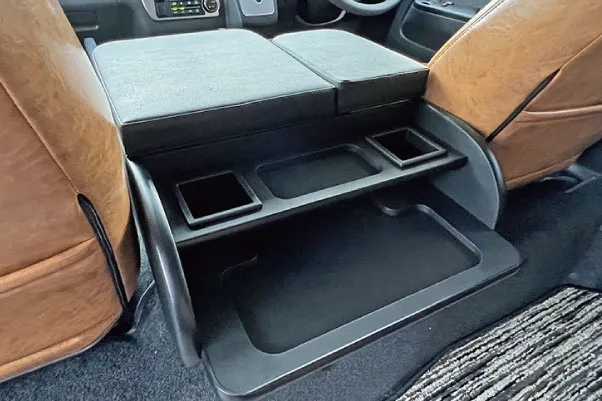

30.後方から見た画像です。
