200ハイエース プレミアムクッションフロア
※電動スライドドア用の製品で取り付けの説明をしております。 手動スライドドア用では一部、必要のない作業が含まれていますので予めご了承下さい。
1.まず取り付け準備を行います。2列目のシートを折りたたみ、跳ね上げた状態にして下さい。

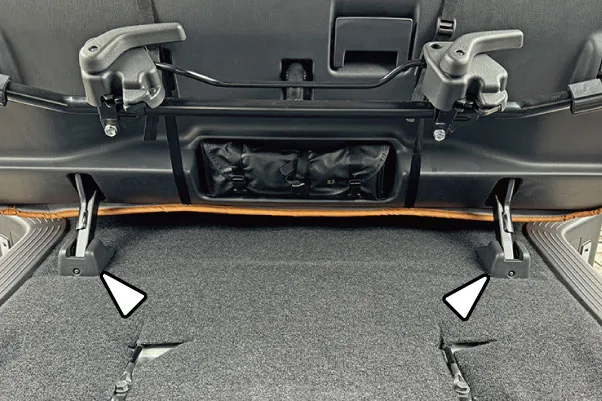

2.次に車両後部のプラスチックカバーを取り外します。

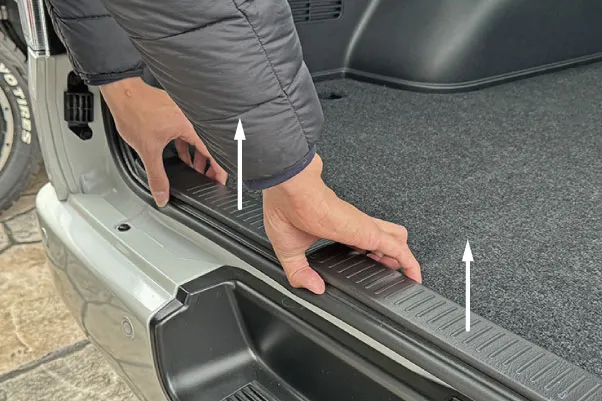

3.クリップで固定されていますので指を少し入れて真上に引き上げて下さい。
※外しにくい場合は内張りをめくる工具などをご使用下さい。

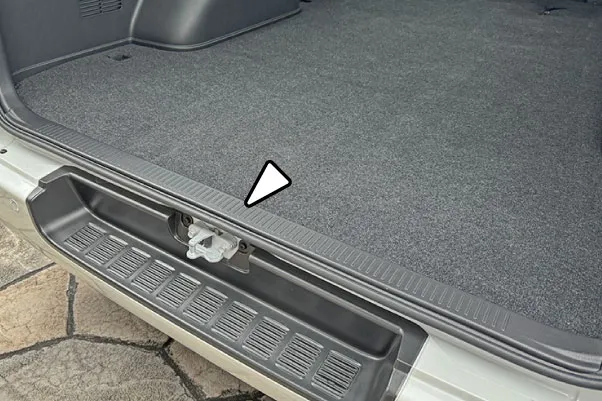

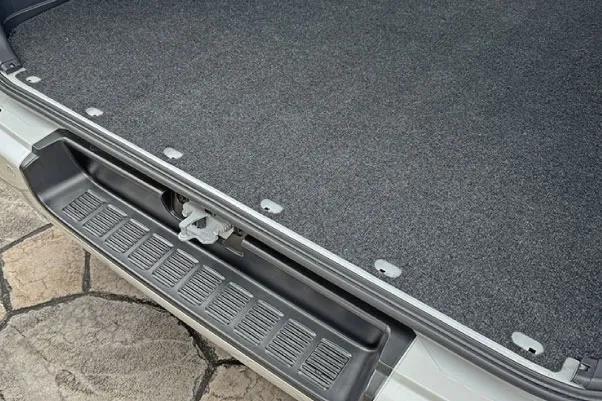

4.プラスチックカバーを取り外した状態の画像です。
5.フロアに固定されている２列目シートベルトを取り外します。
※電動スライドドアの車両のみ。

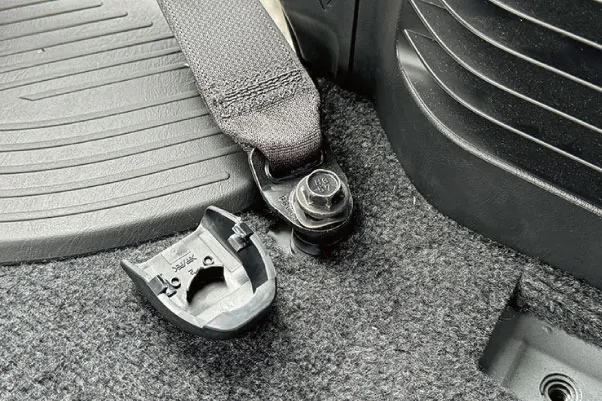

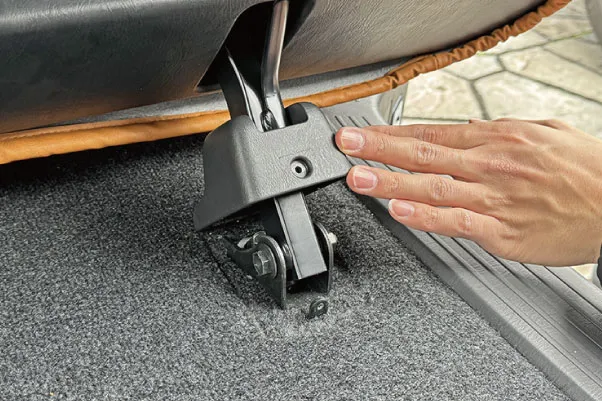

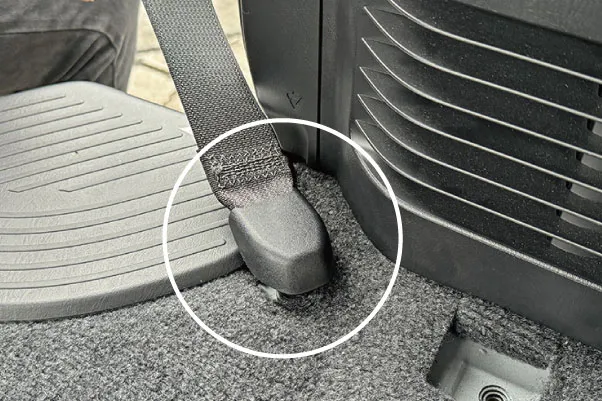

6.付け根のプラスチックカバーを外すと固定しているボルトがあります。

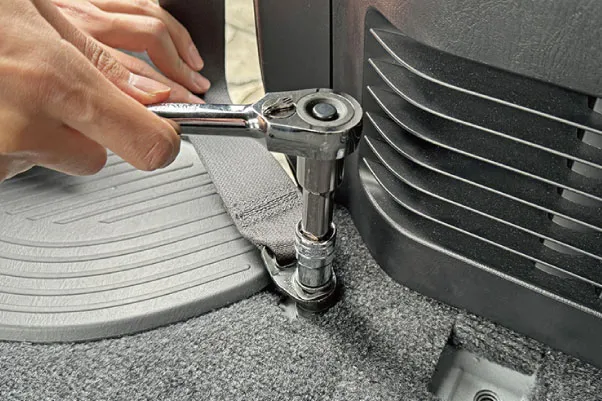

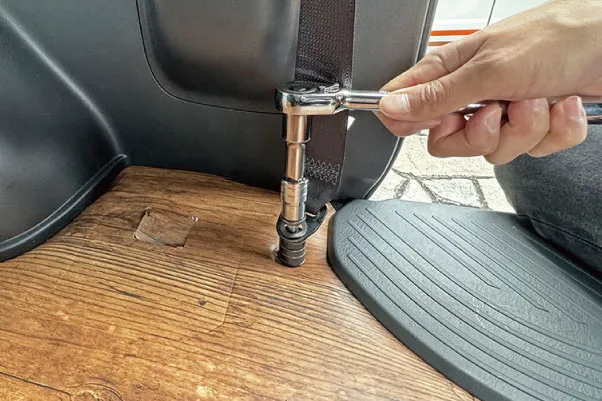

7.14㎜のラチェットレンチなどでボルトを外して下さい。

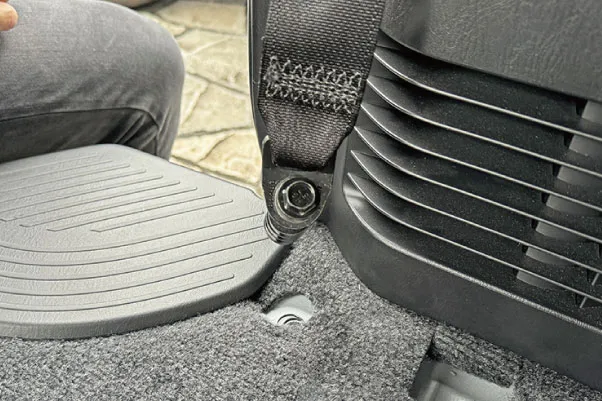

8.シートベルトを取り外した状態の画像です。左右、同じ要領で取り外して下さい。
9.２列目シートを固定している、左右のフレーム部分のプラスチックカバーを外します。

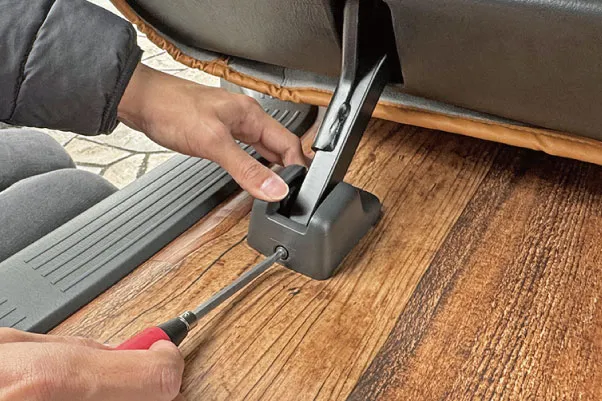

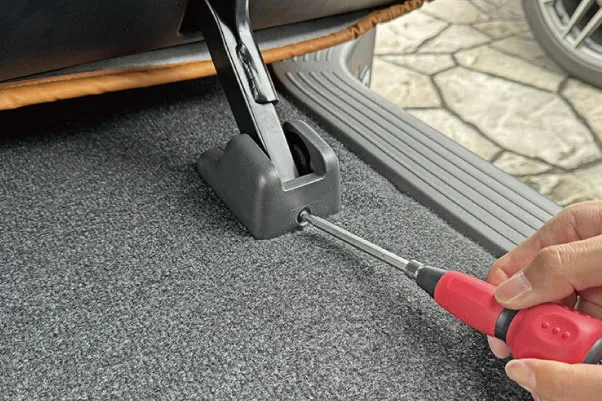

10.プラスチックカバーを固定しているネジをプラスドライバーで外して下さい。
11.ネジを外しましたら画像の様にプラスチックカバーを上にずらせます。
この状態で製品を取り付けていきます。

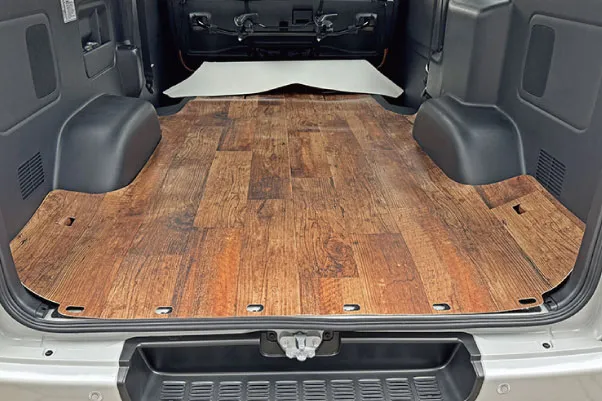

12.車両の後方から、位置をある程度合わせながら本製品をフロアにしいていきます。

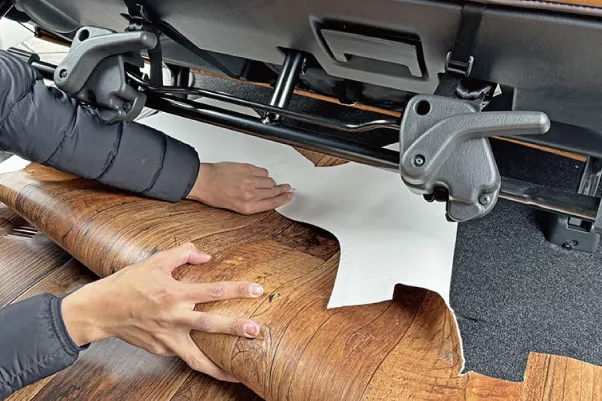

13.２列目シートの下はフレームを交わす様に製品を内側に折り込み、シートの前方へ通して下さい。

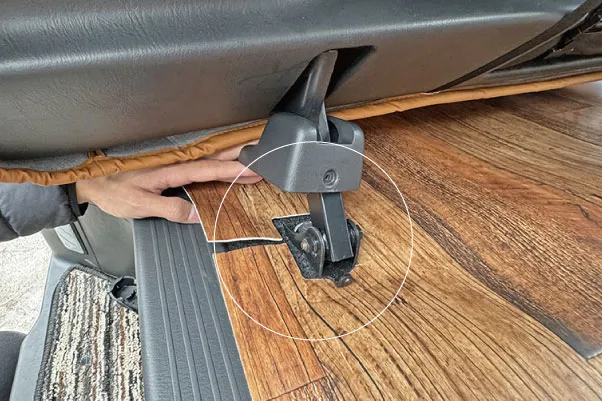

14.フレームの固定部分と製品の穴を合わせる様に位置を整えます。
※左右、同じ様に作業を進めて下さい。

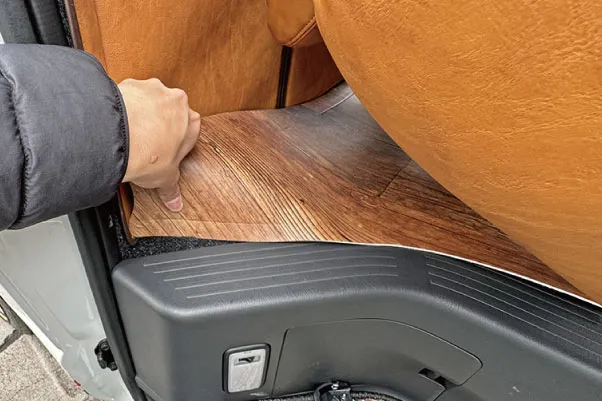

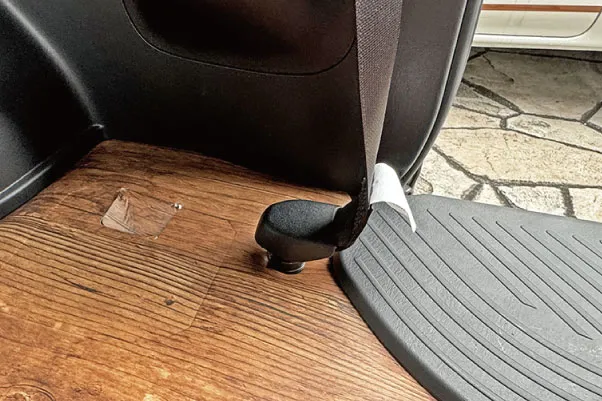

15.シートの前方部分もある程度、位置を整えて下さい。

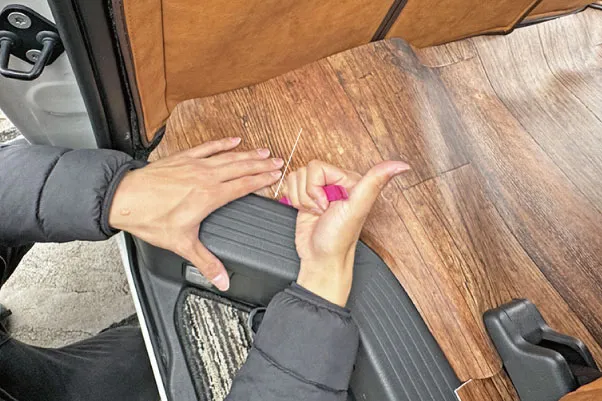

16.付属のヘラなどを使用し、製品のフチをステップ部分のプラスチックカバーの内側に入れ込みます。

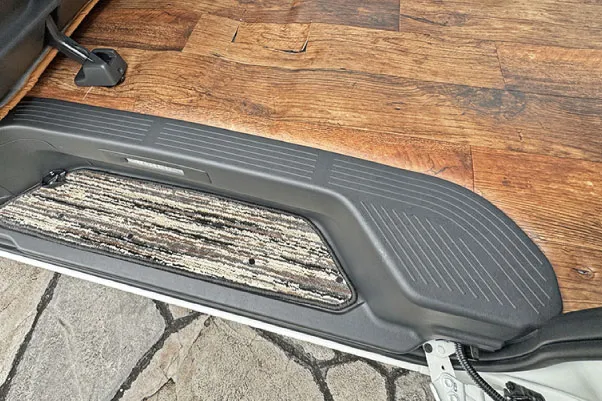

17.フチを入れ込んだ状態の画像です。なるべくたるみがなくなる様に製品の位置を調整してください。
18.ステップの後方部分も同じ様にフチを入れ込みます。
19.シートの固定金具と製品の加工穴の位置が合っている事を確認して下さい。

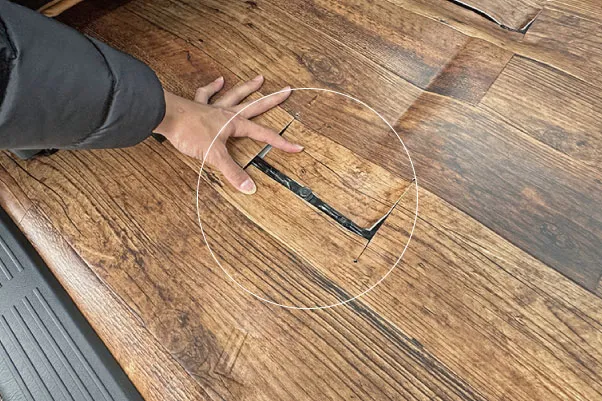

※ズレている場合は製品の位置やたるみがなくなる様にを調整して下さい。

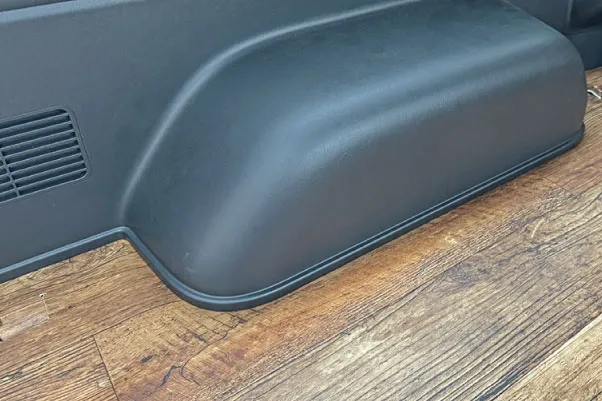

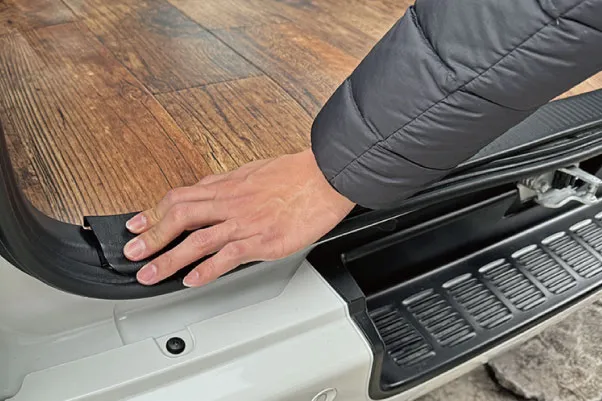

20.荷室の側面部分も同じ要領で製品のフチをプラスチックカバーの内側に入れ込んで下さい。
21.2列目シートベルトをフロアに固定します。
※電動スライドドアの車両のみ。
22.固定ができましたらプラスチックカバーを取り付けて元の状態に戻します。左右、同じ様に戻して下さい。
23.２列目シートのフレーム部分のプラスチックカバーを元通りにネジで固定します。

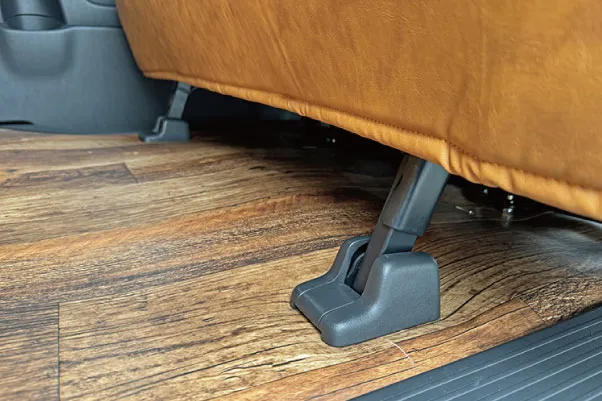

24.フレーム部分のプラスチックカバーを固定した状態の画像です。左右、同じ様に戻して下さい。
25.なるべく全体にたるみがなくなる様に製品の位置を整え、車両後部のプラスチックカバーを取り付けます。
26.プラスチックカバーを取り付ける際、純正クリップを付属のクリップに交換して下さい。
※製品の厚みにより純正では短い為（6ヵ所）

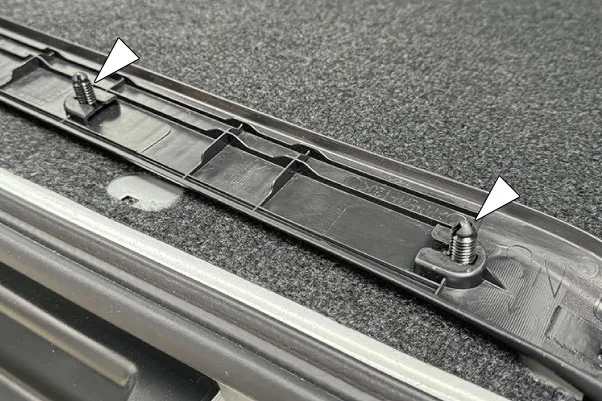

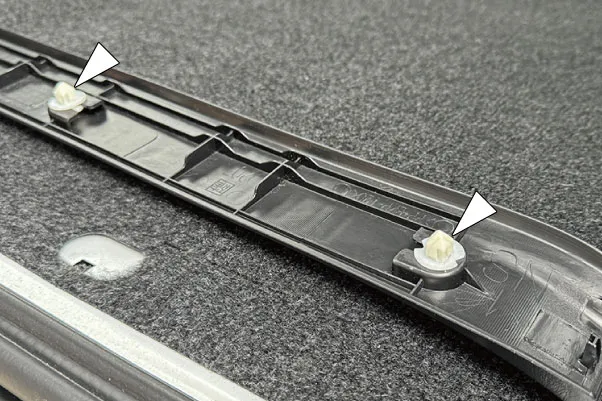

27.付属のクリップに交換した画像です。
28.固定用の穴位置とクリップの位置を合わせて真上から押さえ込みます。
29.プラスチックカバーを取り付け、作業は完了です。

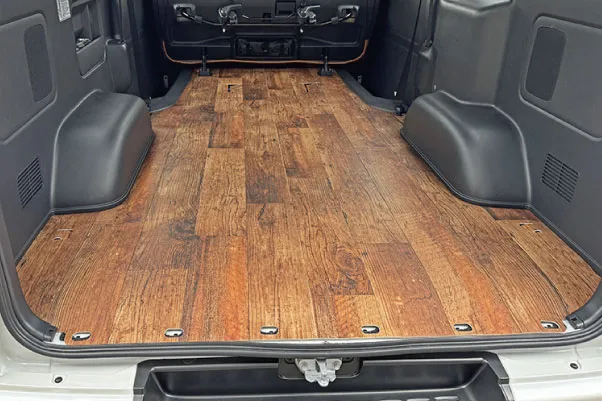

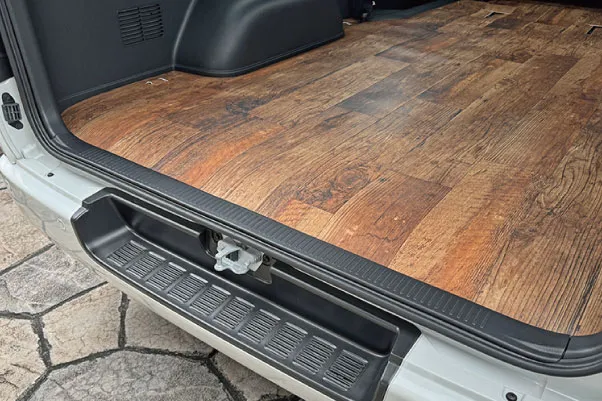

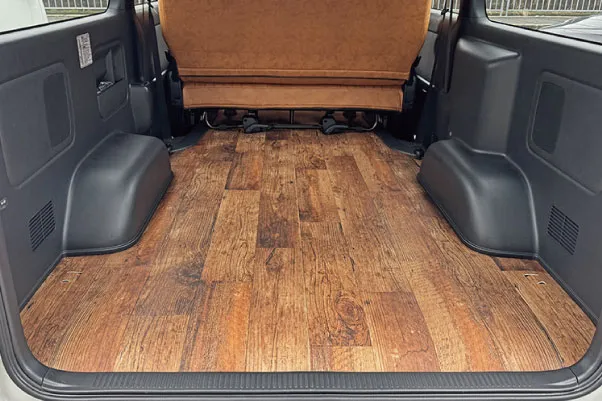

30.完成、全体画像

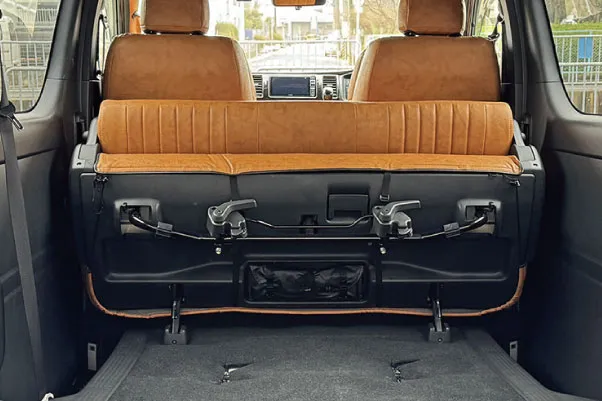

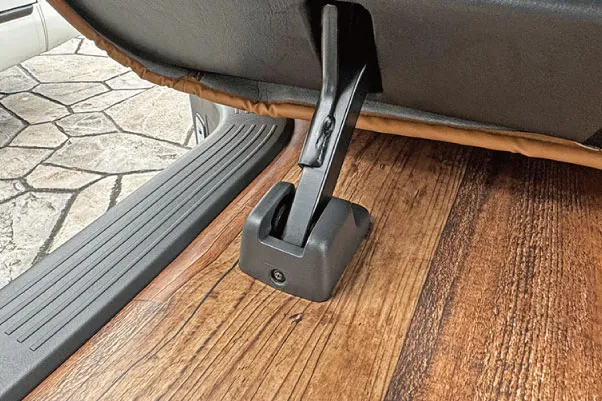

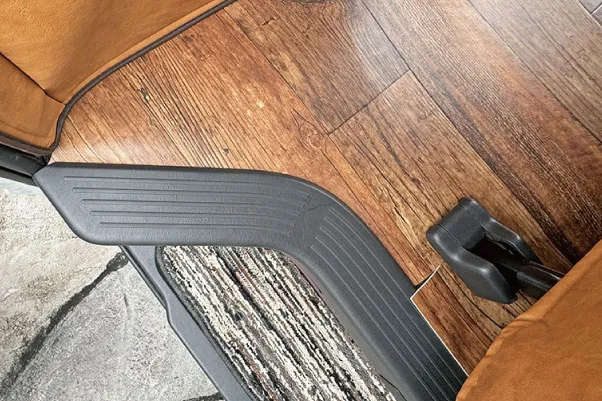

31.２列目シート前方、足元の画像

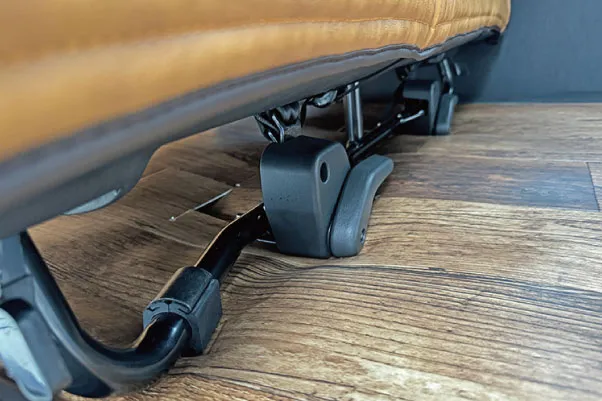

32.２列目シート後方、ロック部分の画像
