200ハイエース ベッドキット

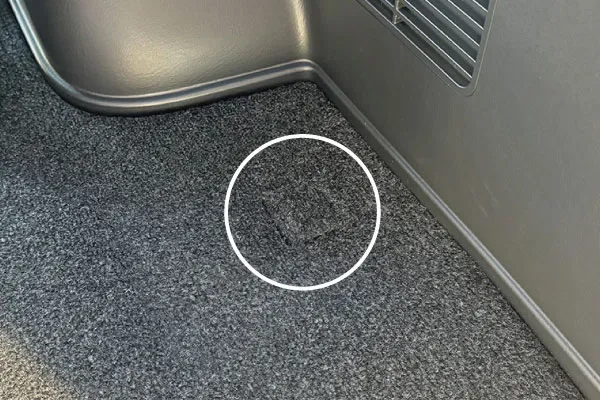

1.純正のタイダウンフックが固定されている位置にフレーム脚を固定します。
※画像は運転席側の後方部分です。

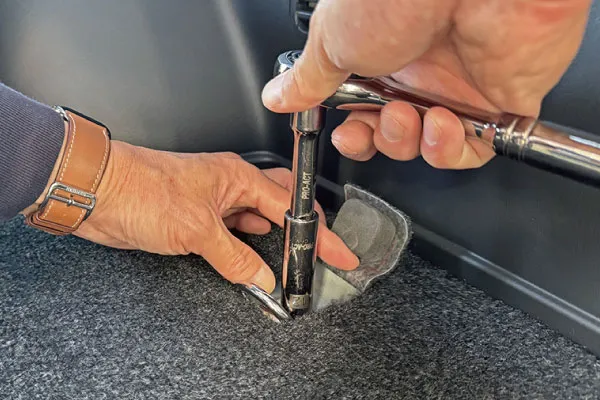

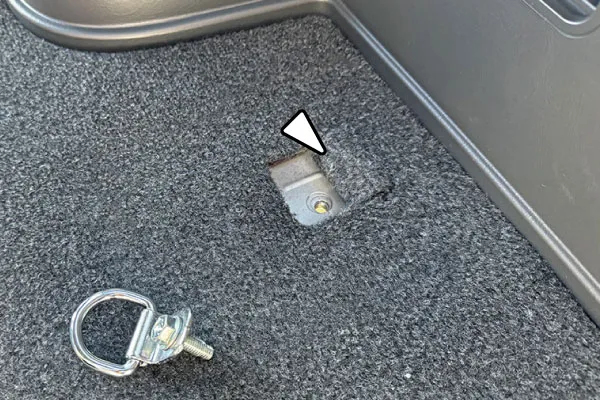

2.カーペットをめくり、12mmのラチェットレンチ等でタイダウンフックを固定しているボルトを外して下さい。
3.フレーム脚を固定する前にめくったカーペットは内側に入れ込んで下さい。

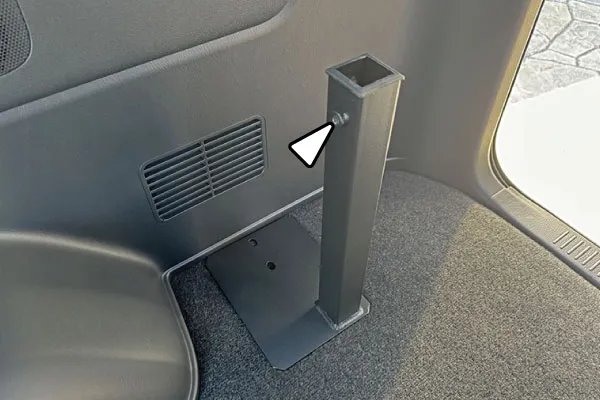

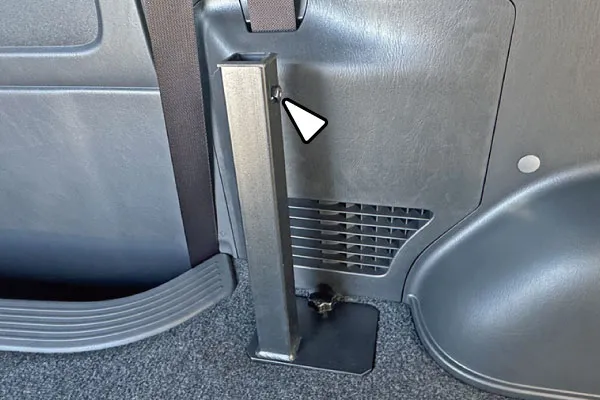

4.フレーム脚を取り付け位置に合わせます。フレーム脚上部の溶接されたナットがベッド内側になるように合わせて下さい。

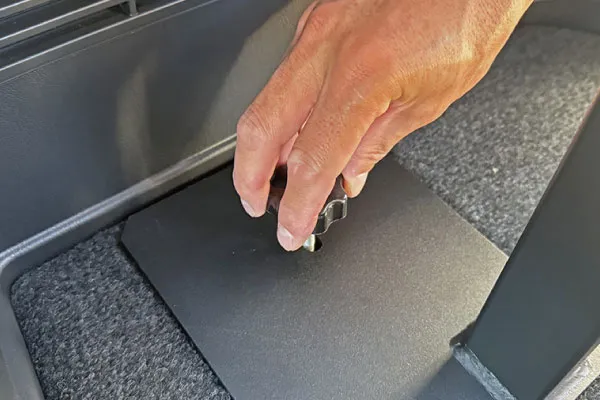

5.タイダウンフックが固定されていた位置に付属のM8ノブボルト（大）でフレーム脚を仮留めします。
※ノブボルトは工具を使わず、手で絞めて下さい。

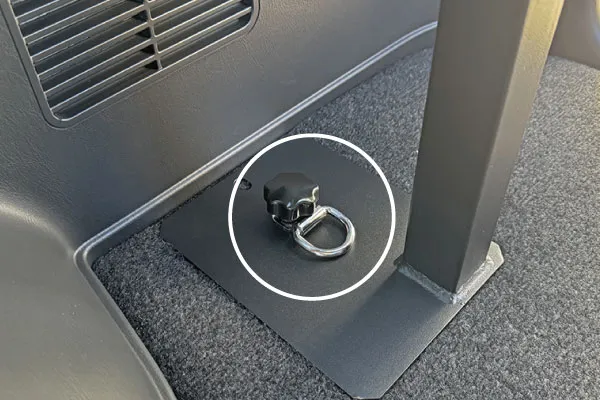

6.純正のタイダウンフックを使用する場合はノブボルトで固定する際にタイダウンフックを通した状態で固定して下さい。
7.前方部分も同じ要領でフレーム脚を仮留めして下さい。
※フレーム脚上部の溶接されたナットがベッド内側になるように固定して下さい。

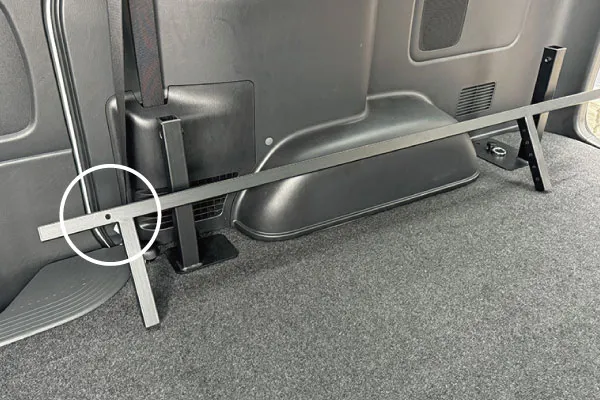

8.サイドフレームを取り付けます。左右は共通ですが前後の向きに注意して下さい、側面に穴が開いている方が前になります。

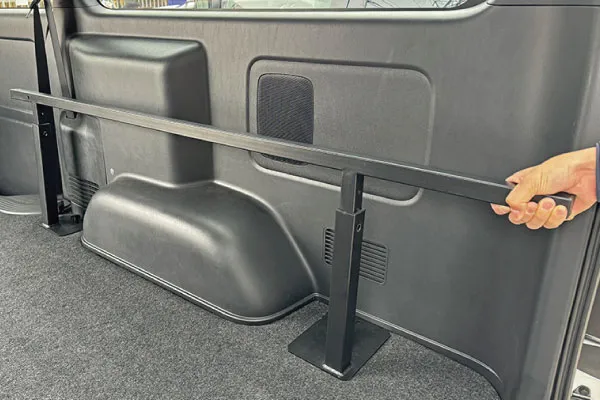

9.固定したフレーム脚にサイドフレームを差し込みます。

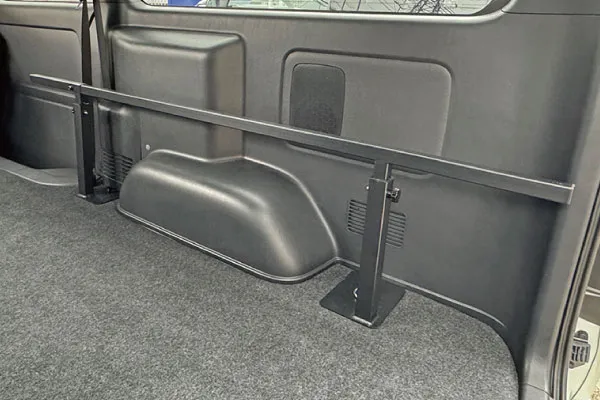

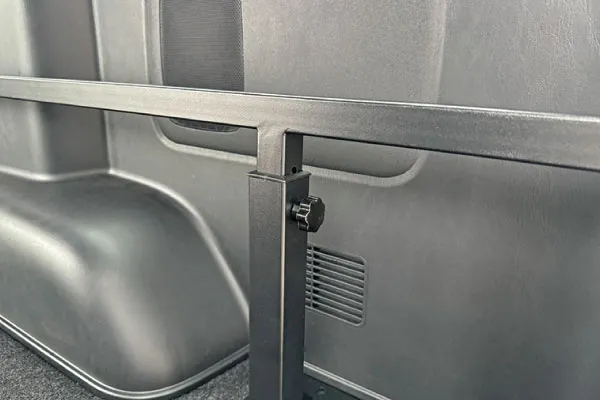

10.前後の高さを合わせ、付属のM8ノブボルト（大）でサイドフレームを固定して下さい。
※リアシートの背もたれを倒した状態でフルフラットにするには上から2つ目の穴で固定して下さい。

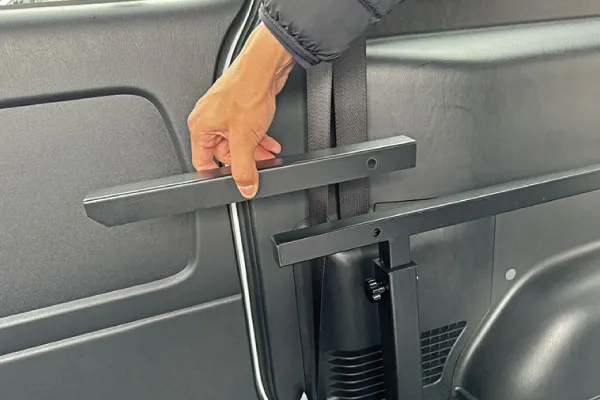

11.サイドフレームの固定ができましたら延長バーをサイドフレームに固定します。延長バーに溶接されたナットが車両の外側になるように合わせて下さい。
※延長バーは運転席側用・助手席側用があります。

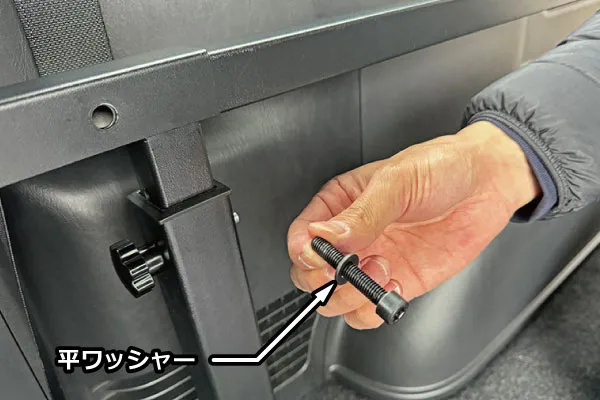

12.付属のM8キャップボルトで延長バーを固定します。
※ボルトには付属の平ワッシャーを通して下さい。
13.付属の六角レンチでボルトを締め込み、延長バーをしっかり固定して下さい。
14.フレーム脚を仮留めした部分は補強バーを組み付け後に本締めしますので運転席側のフレームはこれで一旦、作業完了です。同じ要領で助手席側のフレームを組み付けて下さい。

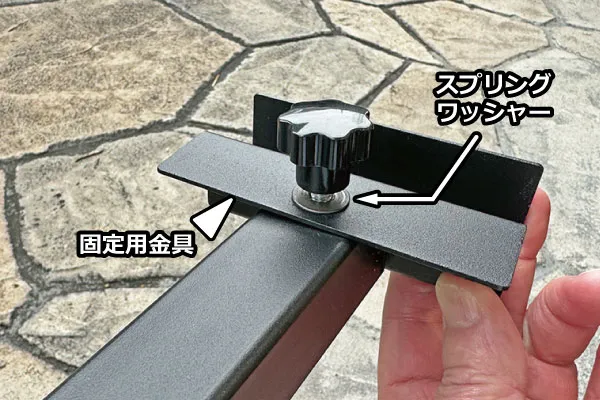

15.付属のM6ノブボルト（小）で補強バーの両端に固定用金具を取り付けます。ノブボルトは工具を使用せず、手でしっかり締めて下さい。
※ノブボルトには付属のスプリングワッシャーを通して下さい。

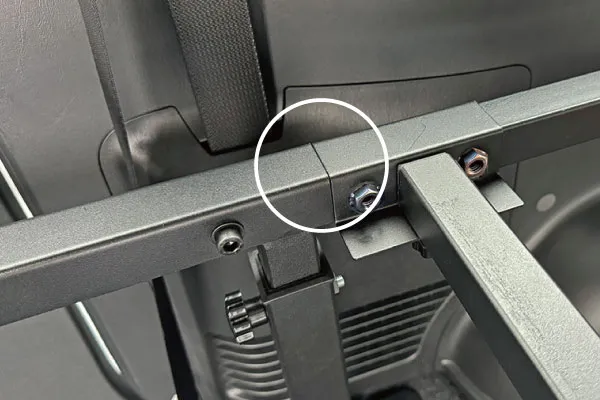

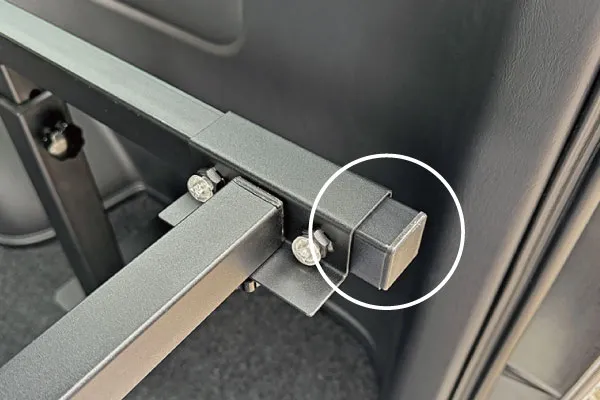

16.補強バーを左右のフレームに組み付けます。１番前方の補強バーは延長バーに引っ付けた状態で固定して下さい。
※左右のフレームが外側に開いている場合は少し内側に寄せながら組み付けて下さい。

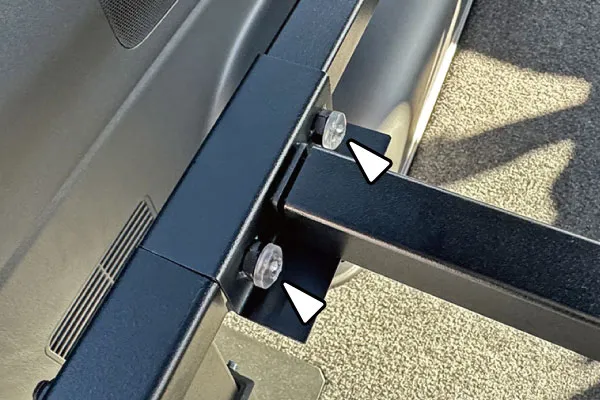

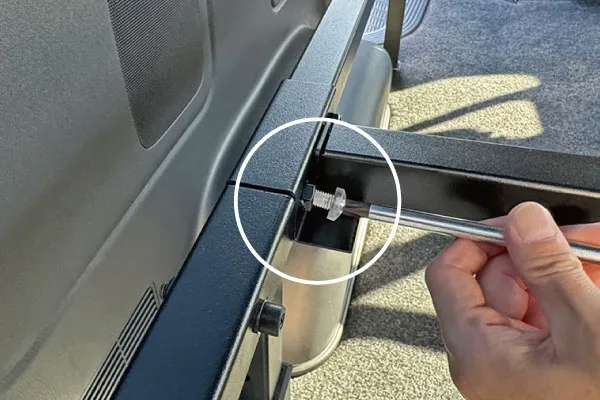

17.付属のM8樹脂ボルトでサイドフレームに補強バーを固定します。
※樹脂ボルトはズレ防止の為、補強バーが動かない程度の締め込みで充分です。
18.固定用金具１個につき、2ヵ所を樹脂ボルトで固定します。
※4本で計16ヵ所の固定となります。
19.１番後方の補強バーはサイドフレームの先端から2cm程、控えた位置で固定して下さい。
残り２本の補強バーは均等に振り分けた位置で固定して下さい。

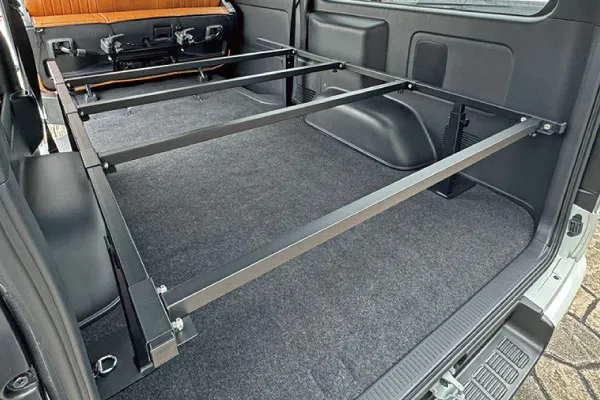

20.4本の補強バーが全て固定できましたら、フレーム脚を仮留めしていたノブボルトをしっかり固定し、フレームの組み立て作業は完了です。

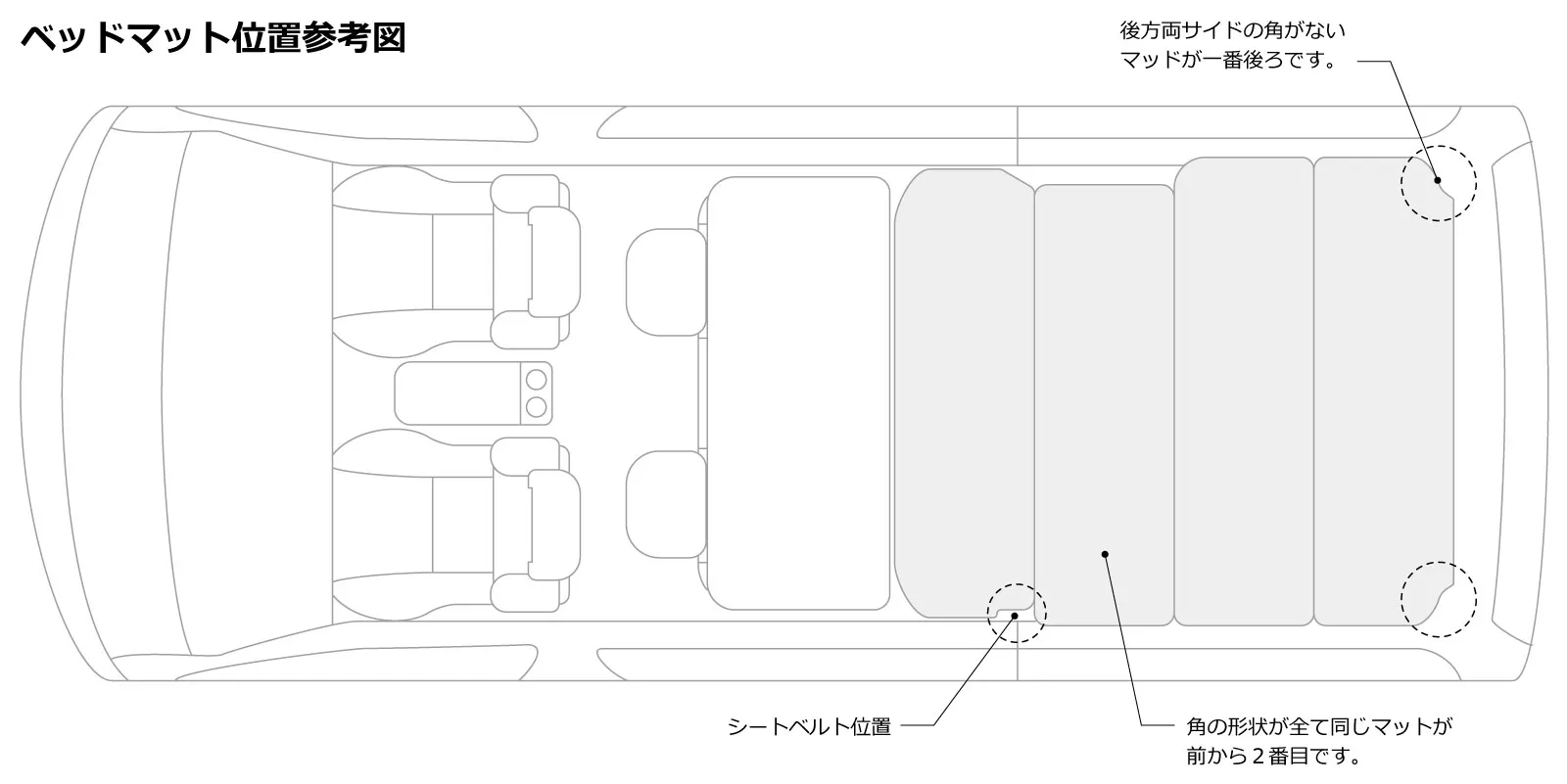

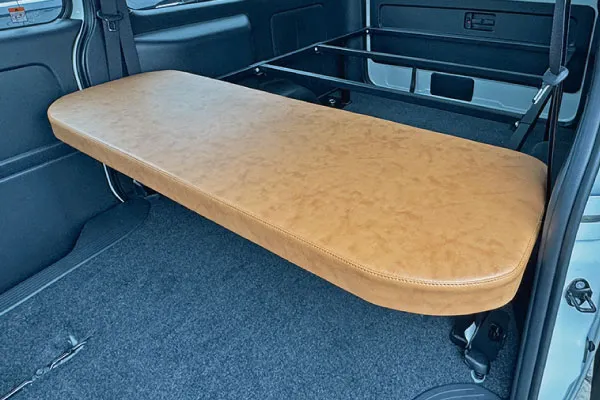

21.前方からベッドマットを置いて行きます。
※マットの形は全て違いますので注意して下さい。

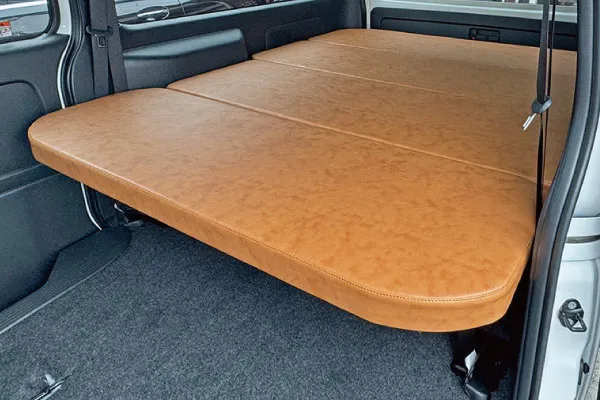

22.ベッドマットを全て設置し、作業完了です。

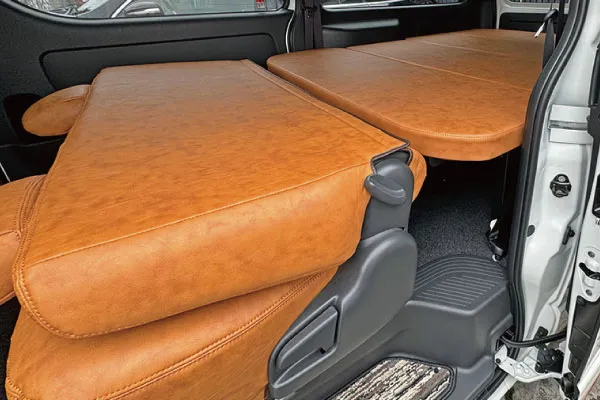

23.リアシートの背もたれを倒し、フルフラットにした状態の画像です。
※サイドフレームの高さ調整の穴は上から2番目を使用。
